服务2022年冬奥会的可踩踏运维复合绝缘横担500kV输电线路正式通电运行。 国家电网公司首次应用可踩踏运维复合绝缘横担的张南-昌平Ⅲ回500kV线路（北京段）工程于2019年1月18日正式通电运行，至今已经安全运行满三个月。此项目为2022年北京冬奥会提供电力服务，标志着我国在500kV电压等级双回路输电线路上开启了应用新型复合绝缘横担的新篇章。

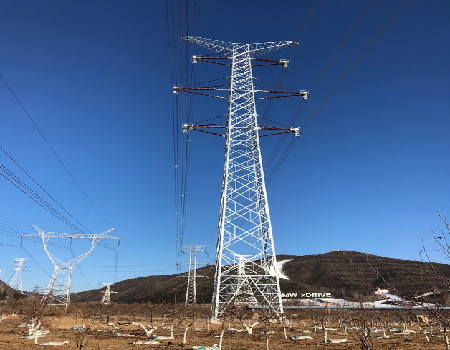

可踩踏运维复合绝缘横担500kV线路顺利通电运行 

本线路工程根据塔位环境、运行维护、施工方法、制造工艺、通用设计等因素对杆塔及横担的要求，以结构简单、受力均衡、传力清晰、外形美观为原则，从杆塔荷载、杆塔材料、杆塔外形规划及构件布置等方面进行了综合设计及结构优化。 在昌平站出线段，线路走廊宽度非常拥挤，如何减少走廊宽度及塔基占地成为首要考虑的因素。本工程按照实际情况设计开发了新型500kV直线复合横担窄基塔5E3-FSZ1，相对于传统铁塔设计，在铁塔高度和输电走廊宽度方面有显著降低，杆塔重量大大减轻。

（1）性能更安全

利用复合横担的绝缘特性，可以不采用悬垂绝缘子串，从而可以消除线路因风摆产生的闪络跳闸事故风险，同时还能提高线路的防雷水平；利用伞裙的憎水特性，可以减少输电杆塔覆冰程度，降低倒塔事故风险；同时，本次复合绝缘横担的实心芯体采用具有多项发明专利的真空灌注编织工艺成型，具有力学性能、绝缘性能高，耐腐蚀和抗疲劳特性，性能更安全可靠。

（2）成本更经济

500kV输电工程采用复合横担杆塔比传统铁塔在高度和输电走廊宽度有显著降低，复合横担塔采用角钢塔，N94号塔为FSZ1-36，基础跟开为5876mm，最长的中横担长8450mm，比5E3-SZC1塔跟开减少6864mm，单侧横担缩短1.7m，整塔减小了3.4m的宽度， 导线层间距缩短1.9m，塔重减轻约3t，永久占地减少155m2。同时取消了悬垂绝缘子，结构简单紧凑，更有力的减少了走廊宽度及塔基占地，减少了线路前期实施难度，节约了工程投资。

（3）安装运输、维护方便

本绝缘横担生产厂家针对横担结构、芯体材料进行综合优化设计，在稳定可靠的基础上提升了材料结构效率，横担不但在重量上与同规格空心结构的相当，更消除了运维作业中对横担密封、漏气的实时监测及维护难题；另外杆塔横担替换为复合材料后结构件减少，也为杆塔的制造、安装提供了便利，为线路运行以后的日常维护减少了工作量。 根据具体的结构、功能设计，复合横担还专门设计了可踩踏的硬质伞裙，在安装及检修维护过程中方便在横担上行走，有效的解决了以往复合横担硅橡胶伞裙在运行老化后不可踩踏的问题。

（4）资源更节约

由于复合材料的绝缘特性，与传统铁塔相比，线路走廊可以减少约四分之一，能够节约大量土地资源。

（5）环境更友好

由于复合材料制品的加工特性，与传统铁塔相比生产所需的能耗大大降低，也减小了传统铁塔在加工过程中所带来的环境污染。由于复合材料的加工工艺和颜色可调，在设计上能够与环境相匹配，增强了线路的环境友好性。

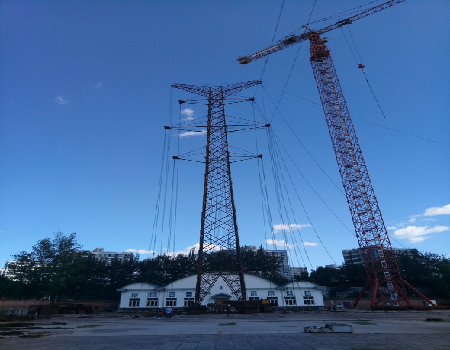

500kV可踩踏复合绝缘横担在中国电力科学研究院通过力学及电气性能测试

据了解，项目启动阶段，由国网北京市电力公司电力建设工程咨询分公司组织召开会议，特别强调了工程项目时间的紧迫感，为了2020年冬奥会的顺利进行，本项目绝不允许延迟，调动起各个环节参与单位的积极性，仅用了不到半年的时间，完成了设计优化、生产组装、性能检验测试、安装验收等工作，充分表现了项目各单位的热情与实力。项目设计阶段，由北京电力经济技术研究院主导设计，北玻电力复合材料有限公司参与，反复核算500kV横担的力学强度及电气性能，确保产品的设计优势；产品生产阶段，北玻电力复合材料有限公司加班加点，采用新技术真空灌注成型工艺制作横担芯棒，顺利完成可踩踏伞裙的制作，保障产品质量可靠性；安装阶段，吉林送变电工程有限公司为保证复合横担的顺利安装，多次组织专项会议，仔细研究产品图纸及安装说明书，并制作相应工装，从产品存放到组装都做到了有据可依，于2018年12月25日在河北电力工程监理有限公司的监造下顺利完成了横担的组装工作；验收阶段，国网冀北电力有限公司昌平运检部，详细研究了运维的可操作性，做好了充分的准备，于2019年1月12日顺利进行了验收工作，验收过程认真详细，参照图纸仔细核对，哪怕是一个紧盯螺栓都要校验是否到位，真正的做到了全方位无死角验收，就此保证了2019年1月18日的顺利通电。
